AirFLEX® ha evolucionado en una máquina más resistente y eficaz, manteniendo su simplicidad de diseño y permitiendo las máximas cotas de siega en cultivos rastreros. Con un conjunto de mejoras en la gama NXT que impulsa el futuro de la siega hacia una nueva dimension de rendimiento y fiabilidad.
AirFLEX NXT Ligero, rápido y hecho para durar
“Siega todavía más perfecta”
Barra de corte totalmente flexible, accionada neumáticamente
Una barra de corte ligera, con supensión independiente, de rápida reacción e infinitamente adjustable al contorno del suelo.

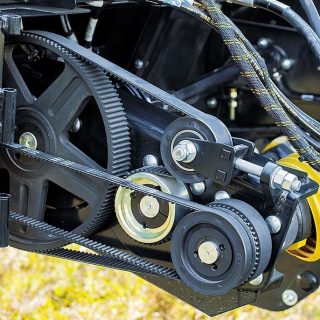

Accionamiento mecánico reversible
La caja de cuchillas en posición central reduce el peso del conjunto y permite un corte y una alimentación del cabezal más intensive y constante.
Cambio rápido de modo rígido a flexible
El cambio de modo se realiza cómodamente desde la cabina, simplemente pulsando un botón.
¡¡¡El cabezal flexible de cintas por el que has estado esperando!!!
En modo flexible, AirFLEX NXT simplemente se adapta a las curvas de nivel, segando a la perfección cultivos rastreros como guisantes, lentejas o soja. En modo rígido, la cuchilla actúa de manera eficiente en cultivos aéreos como colza y cereales.
¿Vd. sólo trabaja en soja? Perfecto. Disponemos del AirFLEX NXT óptimo para Vd.
NOVEDADES Y MEJORAS

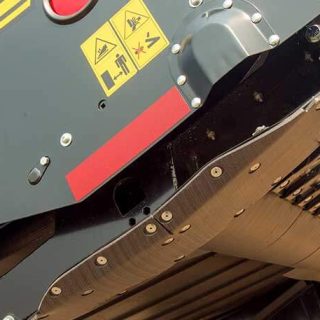

Patines de deslizamiento ajustables desde cabina
En el modo flexible, los patines alcanzan una altura de rastrojo constante de 0 a 20 cm a lo ancho de la barra de corte y se pueden ajustar instantáneamente desde la cabina de la cosechadora.

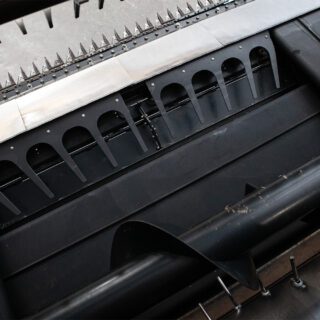

Borde de ataque de corte de perfil estrecho
Un nuevo diseño de 13 cm sustituye a los 20 cm. anteriores. El diseño de un borde de ataque más compacto y divisor de cultivos reduce el aplanamiento, mejora la maniobrabilidad en los bordes de las parcelas y en cultivos en hilera.

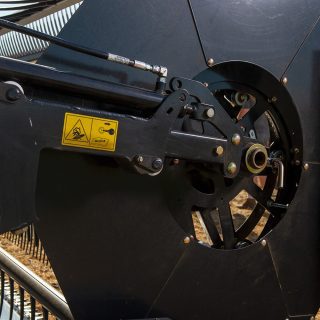

Nuevo accionamiento del molinete
Un nuevo Sistema de accionamiento permite cambiar de par estándar a alto, con la mitad de velocidad y el doble de par.
Sinfín transversal
Un sinfín hidráulico sobredimensionado, de 30,5 cm de diámetro, mejora el flujo de material desde el tren de cintas en la entrega de alimentación, adecuándose a cultivos voluminosos y correosos como guisantes o mostaza.
Diseño de cuchillas verticales (p.e. para colza) de perfil afinado
Una cizalla vertical rediseñada con un perfil más afinado y un diseño más simple que aumenta la eficiencia de corte.
Acumulador neumático rediseñado
Permite aplicar un impulso constante de aire hasta la barra de corte, que mejora la flotación en todo el rango de flexión y reduce el desgaste longitudinal y de las zapatas de deslizamiento.
Carrillo de transporte
Un nuevo diseño permite que el pasador de bloqueo del carro de transporte se enganche / desconecte desde un brazo de cierre manual de fácil acceso.
Caja de herramientas integrada
Las piezas de repuesto y las herramientas siempre estarán ahí, siempre a mano, para cuando las necesite.
Ejes de transmisión mejorados
Un acople rápido mejorado del cardan de transmisión reduce el juego en el eje corto de la transmisión de cuchilla, evitando vibraciones y mejorando el conjunto de transmission de fuerza.
CARACTERÍSTICAS DE PRODUCTO
TIPOS DE CULTIVO
Vea los cultivos compatibles con AirFLEX NXT
Compare Models Downloadable PDF
See more videos
Canola/Colza
45′ / Saskatchewan / Vista de la cabinaCáñamo
40′ / SaskatchewanSoja
36′ / Missouri / 60 fanegas / Fila surcada 36′ / Missouri / 60 fanegas / Fila surcada 40′ / Manitoba / A través de la carrera del agua 40′ / Manitoba / Vista frontal 40′ / Manitoba / Vista de Frente a Lado 40′ / Manitoba / Acción de Carrete con Placas de Transición 40′ / Manitoba / 7.5 MPH 40′ / Manitoba / Acción Flotante 40′ / Manitoba / Vista de la cabina 40′ / Dakota del Norte 50′ / Saskatchewan / Cosecha dañada por el barro y el granizo de primaveraESPECIFICACIONES
| Especificaciones | AFN225 | AFN230 | AFN236 | AFN240 | AFN245 | AFN250 | AFN260 | |
|---|---|---|---|---|---|---|---|---|
| Medidas (Peso total de vía) | 7.6 m | 9.1 m | 11 m | 12.2 m | 13.7 m | 15.2 m | 18.3 m | |
| Peso operativo (incluído molinete) | 3,070 kg | 3,356 kg | 3,589 kg | 3,928 kg | 4,078 kg | 4,185 kg | 4,704 kg | |
| Gama de modelos | All Crop Edition – para corte en modo rígido y flexible. Incluye ruedas calibradoras, suspension del sub-chasis y control de altura del cabezal en modo rígido | |||||||
| Gama de modelos | Soybean Edition – solo para corte en modo flexible. Sin ruedas calibradoras, suspension del sub-chasis y control de altura del cabezal en modo rígido | |||||||

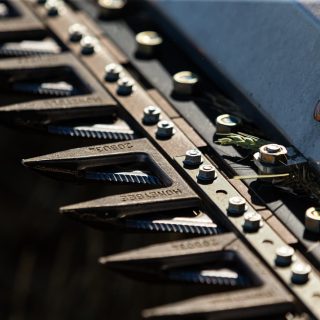

| Sistema de Corte | De Serie – Sistema de corte específico neumático SCH de Honey Bee | |||||||
| Accionamiento de la cuchilla | De Serie – accionamiento mecánico completamente sincronizado | |||||||
| Barra de corte Poly Skid | De Serie – con paneles seccionales | |||||||

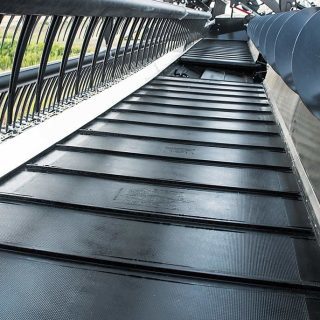

| Sistema de transporte por Cintas (Draper) | De Serie – Sistema patentado de tensado de alta torsion por estiramiento mecánico | |||||||
| Cubierta central | De Serie – Sistema patentado de tensado de alta torsion por estiramiento mecánico | |||||||
| Sistema Hidráulico | De Serie – la hidráulica se limita a los circuitos de accionamiento del molinete exclusivamente, minimizando necesidades de mantenimiento y/o pérdidas hidráulicas hacienda el conjunto más sencillo de uso | |||||||
| Flex | De Serie – permite una oscilación de 23 cm en la barra de corte para leer el contorno del suelo y adaptarse al perfil del mismo, salvando obstáculo (p.e. piedras) | |||||||
| Altura del cabezal | De Serie – la cosechadora require disponer de funcionalidades y sensores de altura (potenciómetros) | |||||||

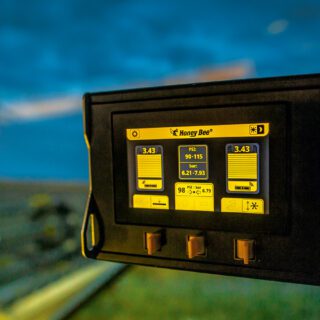

| Automatix Lite | De Serie – modulo exclusivo de control desde cabina del Sistema neumático rígido/flexible del Sistema de corte | |||||||
| Accionamiento reversible de tipo mecánico | De Serie – el conjunto de cintas, cuchillas y molinete de alimentación disponen de modo reversible mecánico para deshacer atascos | |||||||
| Neumática | De Serie – compresor de a bordo con accionamiento remoto desde cabina (“Automatix Lite”) | |||||||
| Zapatas de deslizamiento ajustables | Opcional - zapatas de deslizamiento ajustables hidráulicamente desde cabina de la cosechadora. Capaz de ajustar la altura de corte en modo flex de 0 cm a 20 cm | |||||||
| Sinfín transversal | Opcional – para refuerzo al flujo de cultivo hacia la garganta de la cosechadora con alaveo de 30.5 cm | |||||||
| Molinete Honey Bee | De Serie – molinete de alta resistencia y rendimiento con múltiples ajustes de cultivos y opciones de espaciado entre dedos | |||||||
| Accionamiento del molinete | De Serie – con accionamiento hidráulico centralizado (accionamiento de molinete de alto par para cultivos de alta densidad/rendimiento disponible como opción) | |||||||
| Molinete Hidráulico frontal / Aft | De Serie – utilizando funcionalidades de la cosechadora | |||||||
| Carro de transporte a baja velocidad | Opcional – apto pata transporte pesado por carretera con frenos eléctricos (de su elección: enchufes RV o AG) | |||||||
| Neumáticos / Ruedas / Bujes / Husillos | De Serie – el conjunto de cintas, cuchillas y molinete de alimentación disponen de modo reversible mecánico para deshacer atascos | |||||||
| Embocadores para diversos modelos de cosechadora | Disponible para la mayoría de modelos de cosechadoras autopropulsadas del mercado mundial | |||||||
| Control automático de Velocidad del Molinete | De Serie – necesario que la cosechadora esté equipada con circuito y Sistema de sensores adecuados | |||||||
| Ruedas de apoyo y Sistema de suspensión del bastidor auxiliar* | Opcional: las ruedas controladas neumáticamente funcionan en combinación con el subchasis suspendido para una respuesta más precisa de la altura del cabezal | |||||||
| Requisitos de mantenimiento | 4 x 10 horas de engrase de cuchilla / 15 x 50 horas de engrase de línea de transmission | |||||||
| Barra de corte Poly Skid | De Serie – con suspensión independiente (del chasis) | |||||||
| Cuchillas laterales Verticales HB (p.e. para colza) | Opcional – de accionamiento mecánico | |||||||
| *No ofrecido en el modelo “Soybean Edition”. | ||||||||
COMPARATIVA DE FABRICANTES
| AirFLEX NXT | John Deere HDF | Case TerraFlex | Agco DynaFlex | Macdon FD2 | Geringhoff TruFlex Razor | |
|---|---|---|---|---|---|---|
| Cabezal | ||||||
| Medida (mts.) | 7.6, 9.1, 11, 12.2, 13.7, 15.2, 18.3 | 10.7, 12.2, 13.7, 15.2 | 9.1, 10.7, 12.2, 13.7 | 7.6, 9.1, 10.7, 12.2 | 9.1, 10.7, 12.2, 13.7, 15.2 | 10.7, 12.2 |
| Sinfín transversal | Opcional | Opcional | Opcional | No disponible | Opcional | Opcional |
| Carro de transporte | Opcional – Enganche Manual | Opcional | Opcional – Enganche Hidr. | Opcional - Enganche Manual | Opcional - Enganche Manual | Desconocido |
| Zapatas deslizantes | UHMW | Poly | Poly | Poly | Poly | Desconocido |
| Fore/Aft | De Serie | De Serie | De Serie | De Serie | De Serie | Desconocido |
| Control altura | De Serie | De Serie | De Serie | De Serie | De Serie | De Serie |
| Reversibilidad | Completa | Completa | Completa | Completa | Completa | Desconocido |
| Pesos | ||||||
| Peso - 7.6 m (kg) | 2792 - 3070 (Molinete inc.) | Peso No disponible | Peso No disponible | 2381 (Molinete inc.) | 3325 - 3445 | Peso No disponible |
| Peso - 9.1 m (kg) | 3078 - 3355 (Molinete inc.) | Peso No disponible | 2826 | 2617 (Molinete inc.) | 3701 - 3743 | Peso No disponible |
| Peso - 10.7/11 m (kg) | 3311 - 3588 (Molinete inc.) | 5522 | 3053 | 2771 (Molinete inc.) | 3900 - 4036 | 3900 |
| Peso - 12.2 m (kg) | 3650 - 3928 (Molinete inc.) | 5868 | 3783 | 3333 (Molinete inc.) | 4049 - 4315 | 4260 |
| Peso - 13.7 m (kg) | 3800 - 4077 (Molinete inc.) | 6183 | 4504 | Peso No disponible | 4497 - 4555 | Peso No disponible |
| Peso - 15.2 m (kg) | 3972 - 4184 (Molinete inc.) | 6059 | Peso No disponible | Peso No disponible | 4692 - 4756 | Peso No disponible |
| Peso - 18.3 m (kg) | 4704 (Molinete inc.) | Peso No disponible | Peso No disponible | Peso No disponible | Peso No disponible | Peso No disponible |
| Flexibilidad | ||||||
| Tipología | Flexible completo | Flexible completo | Flexible completo | Flexible completo | Con secciones | Flexible completo |
| Tolerancia vertical | 23 cm | 114 cm (rango alabeo) | 15 cm | 20 cm | 29 - 43 cm (rango alabeo) | Desconocido |
| Modos de operación | Flexible y rígido (Ajustable desde la cabina) | Flex y Rigido (Manual Adjust) | Flex y Rigido (Manual Adjust) | Flexible y rígido (Ajustable desde la cabina) | Flex y Rigido (Manual Adjust) | Flex |
| Barra de corte | Independiente | Independiente | Independiente | Independiente | Integrada en el subchasis | Desconocido |
| Flotación | Neumática | Hidráulica | Muelle de Torsión | Hidráulica | Muelle helicoidal | Desconocido |
| Cubierta superior | ||||||
| Veloc Drapper (mpm) | 184 - 209 | Desconocido | 192 | 174 | 107 - 122 | 216 |
| Anchura | 203 cm | Desconocido | 211 cm | 125 cm | 201 cm | 218 cm |
| Sistema de Corte | ||||||
| Accionamiento de la cuchilla | Mecánico central | Mecánico lateral | Hidráulico | Mecánico lateral | Mecánico lateral | Central (s/d) |
| Velocidad de corte (cpm) | 1,186 - 1,226 | 980 - 1,040 | 1,260 | 1,200 | 1,050 - 1,400 | 1,100 - 1,200 |
| Carrera de corte | 7.6 cm | 10.2 cm | 7.6 cm | 8.5 cm | 7.6 cm | Desconocido |
| Cintas | ||||||
| Material | Rubber V-guided | Desconocido | Rubber V-guided | Rubber V-guided | Rubber V-guided | Desconocido |
| Veloc Drapper (mpm) | 120 - 144 | Desconocido | 192 | 153 | 0 - 209 | Desconocido |
| Molinete | ||||||
| Molinete y dedos | Honey Bee Reel (Cam Reel Option) | Desconocido | Custom Cam Reel | UII or HCC Reel | Macdon Cam Reel | Desconocido |
| Accionamiento del molinete | Central Hidráulico | Central Hidráulico | Hidráulico al extremo | Hidráulico al extremo | Central Hidráulico | Desconocido |
| Diámetro del Molinete | 119 cm | 106 cm | 106 cm | 114 cm | 114 cm | 116 cm |
